Удивительно, что до сих пор все необходимые детали имеются в продаже, корпус можно изготовить на 3D-принтере.

By Lhanthian

Resident (41)

Аватар пользователя Lhanthian

24-11-2019, 16:52

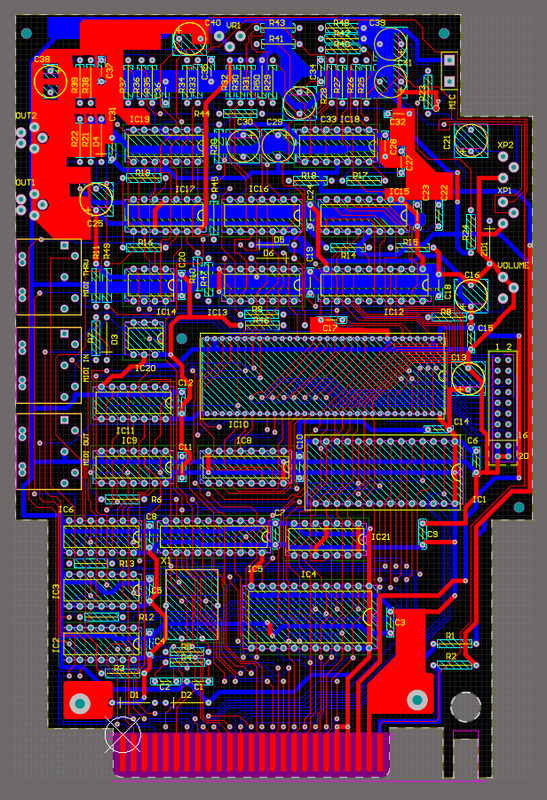

Ради интереса по документации восстановил разводку платы NMS 1205.


В принципе, ничего особо сложного. Да, действительно, на схеме есть несколько ошибок.
Изготовить плату можно например у китайцев на JLCPCB по вполне демократичной цене - сопоставимо с ценой доставки. Все микросхемы доступны на Али (что удивительно).
Возможно, имеет смысл переделать разводку под SMD (для тех м/с, которые есть в такой разновидность корпуса), это несколько уменьшит размеры.

By Alexey

Guardian (3128)

Аватар пользователя Alexey

24-11-2019, 17:27

Хорошее дело! Может сразу и платку увеличения Sample RAM сваять и поставить? А то их трудно найти в продаже.

http://www.bas-ditta.info/doc/Philips%20NMS%201205%20Music%2...

By Lhanthian

Resident (41)

Аватар пользователя Lhanthian

25-11-2019, 18:16

Согласен, надо обязательно ставить сразу восьмибитную динамическую память (однобитной похоже нет в продаже, это единственное, что не нашёл у китайцев) и статическую память, как в переделке. Просто ещё не все детали пришли, поэтому не моделил разъёмы справа (футпринты и 3D), и не сделал там полигоны. Как соберутся все детали, доделаю "классический" дизайн, потом возьмусь за мод с планарными по возможности деталями и с доп. памятью.

By АIеks

Paladin (948)

Аватар пользователя АIеks

26-11-2019, 00:17

Опередили Shocked!

Аддон с памятью мне видеться как дополнительная платка. Только на основной плате я бы попытался развести некий разъем, чтобы проводки к микрухам не подпаивать.

Lhanthian wrote:

Согласен, надо обязательно ставить сразу восьмибитную динамическую память (однобитной похоже нет в продаже, это единственное, что не нашёл у китайцев)

А что там с памятью? Я быстро посмотрел, вроде наша РУ7 должна нормально стать (не проверял) или подобная. Вот что меня удивило, так интерфейс памяти. Совмещенные адресные линии и данные.

By neznajka

Champion (305)

Аватар пользователя neznajka

29-11-2019, 06:53

АIеks wrote:

А что там с памятью? Я быстро посмотрел, вроде наша РУ7 должна нормально стать (не проверял) или подобная. Вот что меня удивило, так интерфейс памяти. Совмещенные адресные линии и данные.

На фото памяти так и не нашел. А на платке расширения 4ех битная. РУ7 однабитная и понадобится разместить целых 8 микросхем! В добавок как и ру5 их найти сложновато. Золотая лихорадка делает свое дело. Народ все еще тянет всякие полезные штуки в пункты приема. поэтому стоит смотреть сразу на зарубежные четыхрехбитные как на платке доп памяти 44256.

By АIеks

Paladin (948)

Аватар пользователя АIеks

29-11-2019, 07:50

neznajka wrote:

На фото памяти так и не нашел.

Плохо искали Wink

neznajka wrote:

РУ7 однабитная и понадобится разместить целых 8 микросхем!

В оригинальном модуле стоит однобитная и этого достаточно. А так туда можно цеплять и ПЗУ. В ds на Y8950 расписан интерфейс памяти.

Грубо говоря Y8950 является неким прородителем OPL4 в плане проигрывания семплов.

By Lhanthian

Resident (41)

Аватар пользователя Lhanthian

21-12-2019, 20:07

Доделал "классический" дизайн.


Теперь займусь более миниатюрным вариантом с расширенными возможностями.

By GreyWolf

Champion (400)

Аватар пользователя GreyWolf

22-12-2019, 08:30

Lhanthian wrote:

Доделал "классический" дизайн.
Теперь займусь более миниатюрным вариантом с расширенными возможностями.

Может ПЗУ-шку на панельку поставить?

By Lhanthian

Resident (41)

Аватар пользователя Lhanthian

22-12-2019, 10:03

С точки зрения печатной платы - ничего не меняется, если заменить микросхему на панельку. Разве что 3D модель переделать "для красоты" - с панелькой будет выглядеть так:
